端子拉脫力的正確測試方法及標準
時間: 2019-11-09 09:24 瀏覽次數：
今天小編來說說端子拉脫力測試的正確方法及拉脫力標準： 1.目的 該步驟詳細描述了關于測試拉脫力的標準方法。 該測試只是檢查壓線腳的機械性能而不能檢查其電性能。 2.設備 1.測
今天小編來說說端子拉脫力測試的正確方法及拉脫力標準：
1.目的
該步驟詳細描述了關于測試拉脫力的標準方法。
該測試只是檢查壓線腳的機械性能而不能檢查其電性能。
2.設備
1.測量壓接高度和壓接寬度的設備（一般是千分尺）
2.能夠將絕緣體壓線腳分開的設備（如果在壓接時沒有壓接絕緣體壓線腳，則該步驟可以省略）
3.測力計
4.剝線皮的設備，老虎鉗，剪刀等工具
3.待測試樣品
1.至少對于每一個壓接高度準備20只樣品，對于最大，最小和基本接高度的情況都需記錄
下數據
2.不少于150mm的電纜線/導線用于樣品上。
4.測試步驟
1.在絕緣體壓線腳沒有被壓接的情況下測量端子的拉脫力。
2.測量拉脫力時將力施加在拉緊狀態下的導線上（例如，為了在測量是發生突然猛拉的現象影響測試結果的正確性，須在測試前將導線拉緊）
3.測量芯線壓線腳和絕緣體壓線腳的壓接高度和寬度，以毫米為單位 MM。
4.假如絕緣體壓線腳壓接了并且沒有分開，則需要用合適的工具將絕緣體壓線腳分開，這樣測試出來的結果才純粹反映芯線壓線腳的拉脫力。
5.目測檢查是否由于將絕緣體壓線腳分開時弄壞芯線，弄壞了芯線的樣品不能測試芯線壓線腳的拉脫力。
6.測量和記錄每一個樣品的拉脫力，以牛頓為單位 N 。
7.以50到250mm/min（100mm/min 為推薦值）的速度延軸向施加拉力。
8.對于壓接雙線，三線或多線一次性壓接的情況，測量拉脫力時只需測量最小的導線（例如，壓接35mm2/50mm2的導線，測量時拉35mm2的導線。
9.對于壓接雙線，三線或多線分多次壓接的情況，則每根導線都需要測量

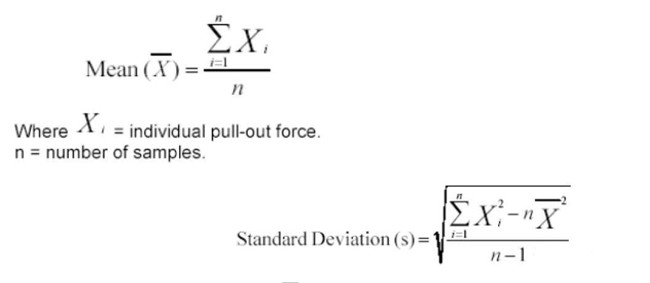

10.計算平均值和標準偏差用如下公式計算：
11.目測檢查后記錄任何的檢查結果.
5.接收標準

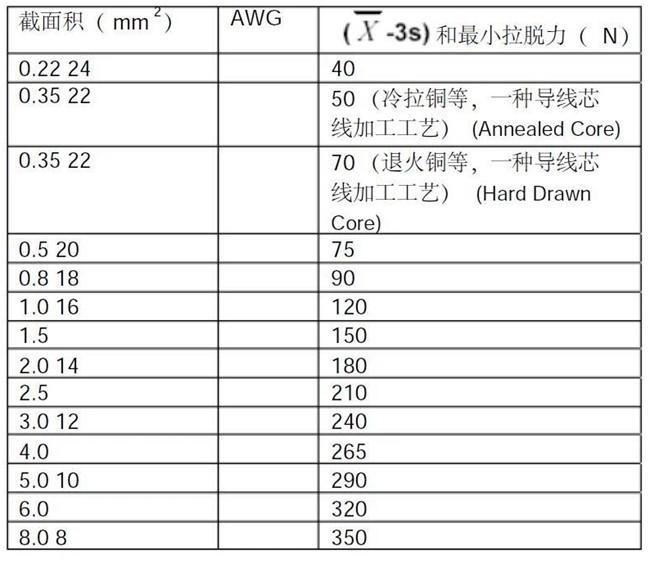

拉脫力平均值減去3倍標準偏差的數值在下表中有規定。未列出的導線規格可以通過插補法推測出來。
